CH340与CH341的常见问题解答

大佬们 ,你们确定CH341SER_EXE 可以在win8.1 或win10下安装吗?搞了无数次,3台win8.1,2台win10都没法安装!!!求指教!!!!!

您好:

    新驱动是支持Win8/Win10系统的,如下是新驱动链接:http://www.wch.cn/download/CH341SER_EXE.html 此外安装还与电脑的环境有关,如果安装出错,可以添加技术人员QQ:1052206223 请求远程支持。

USB转接芯片/PCI&PCIE控制与转接芯片/安卓及Linux技术支持。联系方式:张工 025-52638360/18951773290/zhangj@wch.cn

CH340B 內置 Eeprom,請問可以提供設置軟件給我嗎? 謝謝!




CH340B 內置 Eeprom,請問可以提供設置軟件給我嗎? 謝謝!



您好:

    留一个邮箱地址,稍后通过邮件进行回复。

USB转接芯片/PCI&PCIE控制与转接芯片/安卓及Linux技术支持。联系方式:张工 025-52638360/18951773290/zhangj@wch.cn

您好,我用的是CH340G做串口转换一个MCU ,电路那些都没问题,接上电脑后会提示无法识别的USB识别,经过排查是12M的晶振有时不起振,用烙铁加热一下就起振,冷却后过一会儿再测试又不起振了,更换新的12M晶振也不行。这种晶振不起振导致提示无法识别的USB设备的不良率大概是百分之五左右,请问是不是电路板漏电呢,我该如何解决呢,这个问题困扰了我很久




您好,我用的是CH340G做串口转换一个MCU ,电路那些都没问题,接上电脑后会提示无法识别的USB识别,经过排查是12M的晶振有时不起振,用烙铁加热一下就起振,冷却后过一会儿再测试又不起振了,更换新的12M晶振也不行。这种晶振不起振导致提示无法识别的USB设备的不良率大概是百分之五左右,请问是不是电路板漏电呢,我该如何解决呢,这个问题困扰了我很久



您好:

    可以尝试将晶振两旁选用的电容增大至33pf或47pf,电容增大有利于稳定起振。试验看下效果。

USB转接芯片/PCI&PCIE控制与转接芯片/安卓及Linux技术支持。联系方式:张工 025-52638360/18951773290/zhangj@wch.cn

1.PNG请问一下:现在单片机发数据,在芯片前端还能检测到,后端就没有了。即8脚有,后面就没有。这是什么问题???   RTS连接到单片机,低电平。




1.PNG请问一下:现在单片机发数据,在芯片前端还能检测到,后端就没有了。即8脚有,后面就没有。这是什么问题???   RTS连接到单片机,低电平。



您好:

    8脚有说明芯片可以正常工作,应该是你芯片发送端到对方接收端中间的线路出了问题,建议您检查布线是否正确?有无其他电路拉高或拉低了该通讯线路上电平?

USB转接芯片/PCI&PCIE控制与转接芯片/安卓及Linux技术支持。联系方式:张工 025-52638360/18951773290/zhangj@wch.cn

新手问题:振荡器信号包络在周期1m秒的正弦信号中,USB数据线上每隔1m秒发出一组似乎相同的信号,计算机没有发现USB设备。问题可能在那些方面?请赐教。

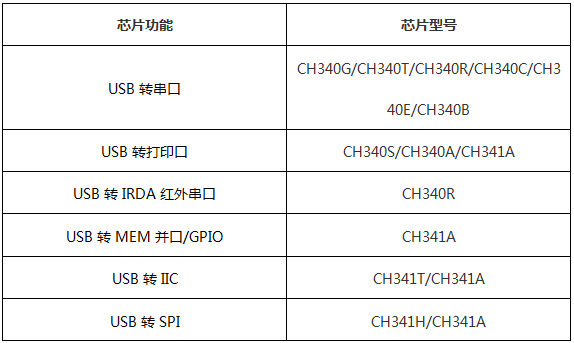

Чип модель с функциональным разделением

Таблица. ПНГ


Чип соображений питания

Чип CH340/CH341 USB Поддержка 5V и 3.3 V Напряжение питания, 5В питания чипа В3 пин нужно подключить конденсатор 104 на массу, Напряжение питания 3.3 В, когда нужно обратить внимание на следующие моменты:

★ С чипом USB подключен ко всем схема Напряжение питания должно быть не более 3.3 в.

★ USB-чипа vcc штыри и V3 должны быть замкнуты накоротко, необходимо ввести оба 3.3-V подача напряжения.

★ Если вы используете устройства защиты от ESD/переходное устройство подавления напряжения тока, то напряжение должно быть 3.3 в.


Согласование вопросов на уровне чипа

Чип CH340/CH341 Поддержка 5V и 3.3 V питания, преобразования интерфейса, уровень ТТЛ, высокий уровень выходного сигнала и напряжение питания остается неизменным. Таким образом, в реальных условиях эксплуатации, и подключен к концу номера оборудования, чтобы обратить внимание на проблему соответствия напряжения.

С чип подключен к IO пин напряжение не должно превышать Напряжение питания микросхемы, в противном случае может повредить чип;

В 5В режим, совместимый с 3,3 в системе, может быть напрямую подключен к 5V или 3.3 V система связана с 1.8 V система подключается при необходимости для внешнего схема преобразования уровня;

В 3.3 В питания режиме, может работать с 3.3 V система связана с 1.8 V система подключается при необходимости для внешнего схема преобразования уровня;

Понижающий схемы можно использовать простой резистор делителя методом, как в 1 серии. 6к и 3. 3К резисторы могут приблизиться к 3. Напряжение 3В; повышение цепи могут ссылаться на принцип подталкивания построения; конечно, в дополнение к указанным выше способом, вы можете напрямую использовать вверх-вниз чип;


Чтобы предотвратить текущие проблемы заражения

В серийных применениях, когда CH340/CH341 другие микросхемы, такие как MCU и другие фишки соединяются друг с другом, если одна из Сторон не нужна энергия для работы, обратите внимание на текущие заражения приводить не питание микросхемы начинают работать или работать аномальные условия, или через последовательный порт для загрузки программ, микроконтроллер должен быть сброшен для того, чтобы добиться скачать, нашел сброс не удается, причины могут быть одинаковыми. Решение: в CH340/CH341 чип передавать пин txd-это подключен обратный диод, подключается к конечному СК. При получении пин-кода плюс токоограничивающий резистор, чтобы предотвратить конец IC для CH340/CH341 заражения электроэнергии.


Кристалл и выбор конденсатора

Для серии CH340/CH341 требует внешнего кварцевого генератора микросхемы, при выборе хрусталя, если вы выберите 12мгц кварц, то шунтирующего конденсатора 22pF обычно выбирают монолитный или высокочастотные керамические конденсаторы чип. Если выбор недорогих керамических кристаллов, затем обходные цепи должны иметь способность использовать рекомендуется значение производитель хрусталя, в общем случае 47pF для. Запуск трудностей или вибрация от нестабильной кристаллы могут быть соответствующим образом отрегулируйте байпас конденсатор для тестирования.


Контактный роль CH340 чип В3

В3 шпильки в дополнение к различным напряжения режим питания соединение различных конденсатора выбор значения тоже нужно обратить внимание. В3-контактный емкость для внутреннего питания узел питания развязки, чтобы улучшить процесс передачи USB ЭМП, как правило, мощностью в диапазоне 4700pF до 0,1 мкф, предлагаемой емкостью 0,01 мкф или 103 емкости.


Как увеличить стабильность работы и анти-помех способность

Сигнал USB, принадлежащих к аналоговым сигналом, поэтому в CH340/CH341 USB-чип содержит цифровые схемы и аналоговые цепи, кроме того, USB-чип также включает в себя тактовый генератор и умножитель частоты PLL цепи, цепи общего заземления в чипе были соединены вместе и подключены к чипу пин GND.

Если чип USB иногда не работает должным образом, или передача данных USB случайность неудачи или плохого анти-помех способность, то вы должны рассмотреть чип USB-это стабильная работа. Повлиять на USB рабочая чип стабильность несколько основных факторов и решения являются следующие:


1. Часы сигнал нестабилен

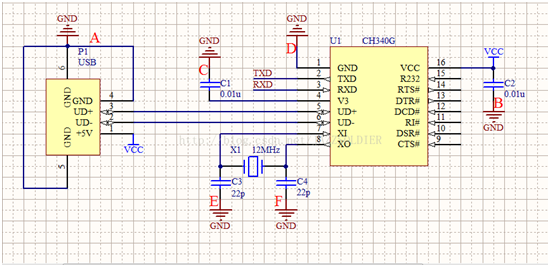

Тактовый сигнал нестабилен обычно разводку печатной платы, проводки заземление плохое. Обратитесь к следующему рисунку, эта цифра относится к USB-чип, фигурка имеет 6 точек, соответственно, а, b, С, D, Е, F, проектирование схем и печатных плат должны попробовать, чтобы избежать этих 6 заземление точки существует между напряжением, разница в основном относится к цифровой схема высокочастотного сбой напряжения, то есть цифровой шум.

Рис. 1. ПНГ

Попробуйте сократить 6 очков между расстоянием;

Аналогии с аналоговой схемотехника в одной точке заземлены;

Большой площади земля общестроительных работ по строительству медных и GND, мульти-точки через-отверстие через уменьшения высокочастотного сигнала импеданса. На рисунке наиболее важным является точка Е, точка F и точка D между наличием высокочастотных глюк разность напряжений, можно использовать щуп осциллографа подключен к D точку измерения, тактовый вход терминал СИ, контактный 12мгц тактовой сигнала, есть ли дрожание.


2. Часы сигнал помех

Дизайн PCB, насколько это возможно, когда не в кристалле, а осциллятор конденсатор возле линии идти, особенно не идут к реле, мотор, etc. с мгновенного пускового тока линии электропитания и сильной сигнальной линии, линии тактового сигнала, более высокую частоту переключения сигнальных линий;

Включить кварцевый генератор, внешний конденсатор микросхемы между сигнальной линии как можно поддерживать короткими;

В кристалле и осциллятор конденсатора расположены вокруг земля проложили медь экранирование помех;

Кристалл жилье на массу какой-либо необходимости для кристаллов работе схема может быть сконструирована таким образом; и

Использование активных кварцевый генератор и тому подобные.


3. USB-сигнал влияют помехи

USB сигнальной линии D+ и D - для минимизации симметричного параллельного соединения, чтобы гарантировать, что два дифференциальных линий сильносвязанных, чтобы избежать на 90 градусов, изогнутые или 45 градусов может быть следы;

В элемент макет, попробуйте сделать дифференциал линия является кратчайшим, а проводку приоритет обратить дифференциального, дифференциальной линии не должна превышать двух последних дыры, а через отверстие быть симметрично;

Лучшие в расположены по обе стороны земля общестроительных работ по строительству меди, уменьшить помехи, в пространстве допускается в случае, другой сигнал сети и от перепада межстрочный интервал не менее 20mil, расстояние слишком близко к дифференциальным импедансом линии влияния;

Может быть на USB сигнальных линий D+ и D - на строку подключены к синфазным индуктивности для подавления электромагнитных помех; и

USB на корпусе для подключения 100К до 1М имеет сопротивление к земле, а резистор параллельно с 0. 01uF конденсатора;

Используется в соответствии с спецификации USB со щитом слоя линии электропередач, можете не использовать обычные кабеля или кабеля USB.

В дополнение к вышесказанному несколько причин и решений, а также посредством использования щита в сложных условиях применения для уменьшения электромагнитных помех.


Доступ к хост не отвечает или есть нераспознанное устройство USB

Сначала вы должны проверить чип Электропитание нормально, 3. 3В и 5В выбор источника питания см. выше описание;

Проверьте, есть ли чип, встроенный в кристалле версия, если внешний кварцевый генератор версия, с помощью осциллографа измерить кварцевого генератора, то ли от вибрации, кристалл и шунтирующего конденсатора параметры соответствуют; и

Проверьте цепь схемотехнического проектирования является правильным и соответствует спецификации;

Проверить, используя кабель соответствует спецификации USB, кабель слишком длинный и будет ли экранирующего слоя;

Проверьте печатную плату, есть ли проблемы сварки, в результате частичного короткого замыкания; и

Чип управления сваркой на самую высокую температуру и продолжительность, должны контролироваться ниже 300 градусов по Цельсию и высокой температуры продолжительностью менее 2 минут;


В диспетчере устройств Windows появился восклицательный знак на устройстве

"Диспетчер устройств" появился восклицательный знак в описание устройства оборудования перечислении систему, но диск не установлен или не соответствует, то нужно сделать следующее:

От Цинь постоянного официального сайта скачать последний драйвер чипа, ссылка-адрес: http://www.wch.cn/download/CH341SER_EXE.html при установке первого нажатия на кнопку Удалить можно будет сохранить в старую версию удалить драйвер удалить, затем установить новый диск;

Если вы используете Новый Диск после того, как проблема по-прежнему не удается решить, то вид системы установки драйвера войдите просмотреть конкретную ошибку причинам. Системный журнал путь: C:\Windows\inf\setupapi.dev.log интернет. Открыть журнал, найти CH341 слова, которые вы видите причину для отказа, то соответствующее решение задачи; и


Различные системы, как использовать и определить, работает ли устройство должным образом

В другой системе по окружающей среде использовать соответствующие микросхемы привода, привод может быть от Цинь постоянный сайт скачать поиск.

Linux используйте следующую сначала нужно убедиться, что система не старые драйвера существует, система по умолчанию драйвер каталог:/библиотека/модули/$(uname-р)/ядра/драйверов, старый диск полный путь /lib в/модулей/$(uname-р)/ядра/драйверы/USB/последовательный/ch341. ко. Если файл существует, то должны быть удалены вручную. После компиляции загрузить исходный код Linux драйвера, будет создавать новые файлы драйвера ch34x. ко копируются в исходный путь движения, а затем выполнить depmod перезагрузки. Устройства ввода, с помощью команды dmesg, чтобы посмотреть, является ли перечисление устройств является успешным, а значит и нагрузка нормальная, успех будет в /dev по пути, сгенерированные ttyUSB в начале файла устройства.

Система Android непосредственно с помощью бесплатного диска приложение вы можете, официальный сайт предоставляет чип работу библиотеки и демо проекте исходный код для облегчения вторичное развитие, подключите устройство Android устройства, чтобы использовать OTG кабель и убедитесь, что система Android хост разрешения был открыт;

MacOS при помощи при первых с официального сайта скачать последнюю чип драйвера в системе дважды щелкните, чтобы установить. При вставке устройства, если в системе /путем разработки /разработки/телетайп. wchusbserial сайта описание оборудования нормальной работы;


Системе Windows, как определить COM-порт для CH340/CH341 устройств

Использование программного обеспечения запрос способ, чтобы открыть систему com-порта, и 300bps к com-Порту, чтобы отправить специальную строку "$CH341Ser?", если ответ символ 'ж то видно, что для устройства CH340/CH341;

Использовать CH341PT. Динамические библиотеки dll, приложение может напрямую вызвать проблемы, соответствующие API для определения CH340/CH341 последовательный, скорость распознавания, высокая эффективность. Обратите внимание, что CH341PT. Файлов в inf определен для дополнительной установки, по умолчанию устанавливается;


Последовательная связь искажен

Если CH340/CH341 в другом устройстве для последовательной связи, когда искаженный, нужно сначала убедиться, что параметры последовательного порта точно так же, в том числе скорость передачи данных, бит данных, стоповый бит, бит четности и т. д. Во-вторых, нужно очистить обе стороны трансивера ошибки допустимого диапазона скорости и фактической связи скорость передачи данных ошибки. CH340/CH341 последовательный порт принимаемого сигнала обеспечивает скорость передачи данных ошибка не менее чем на 2%, на CH340G/CH340T/CH340R последовательный порт для передачи сигнала скорость передачи данных ошибка составляет менее 0,3%, в CH340C/CH340E/CH340B менее 1%, понятно диапазона после измерения фактической скорости передачи ошибка удовлетворяет этому условию. Далее, обратите внимание, что если реальная модель коммуникации является передача ТТЛ RS232 связи, вам нужно измерить Последнее сообщение ошибка интерфейса, потому что сигнал через преобразователь уровня чип после ошибки будет увеличена.





楼主,你好。需要将扫描枪的USB信号转换成串口信号,试用了好几个CH340芯片的转换模块(手头有不少用CH340G的USB-->TTL的模块),但串口这边始终没有信号出来,请教:是什么原因?谢谢。

这人很懒,什么都没留下



楼主,你好。需要将扫描枪的USB信号转换成串口信号,试用了好几个CH340芯片的转换模块(手头有不少用CH340G的USB-->TTL的模块),但串口这边始终没有信号出来,请教:是什么原因?谢谢。



你好,扫描枪的USB接口为USB DEVICE接口,需要用USB HOST接口操作,CH340无法操作。可以使用带USB HOST的单片机,比如CH559实现,需要写程序。


谢谢楼主回复。用CH554E(10脚的),也可以吧。

这人很懒,什么都没留下

CH376写文件,不改变先前的内容,在以前的基础上写新的,如果操作?




CH376写文件,不改变先前的内容,在以前的基础上写新的,如果操作?



新发布个帖子,或者发送邮件到 cl@wch.cn。

USB转接芯片/PCI&PCIE控制与转接芯片/安卓及Linux技术支持。联系方式:张工 025-52638360/18951773290/zhangj@wch.cn

CH341新增型号CH341B、CH341C、CH341U。CH341B、CH341U功能与CH341A相同,内置时钟,既可以选择外接晶体使用也可以使用内置时钟。且CH341U封装更小。具体参见最新手册CH341DS1.PDF

USB转接芯片/PCI&PCIE控制与转接芯片/安卓及Linux技术支持。联系方式:张工 025-52638360/18951773290/zhangj@wch.cn
