CH55X/CH54X 51单片机外部中断 INT1 INT0

以CH554手册为例说明。外部中断0和外部中断1是标准8051单片机的外设,属于通用(原理、代码),适用所有沁恒8位机:https://www.wch.cn/products/categories/28.html?pid=5


主要内容为手册相关内容摘抄,相关内容分布在不同功能寄存器中,较为分散。


外部中断 0:

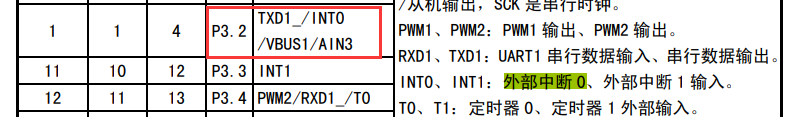

引脚P3.2:


中断号:拥有默认最高中断优先级

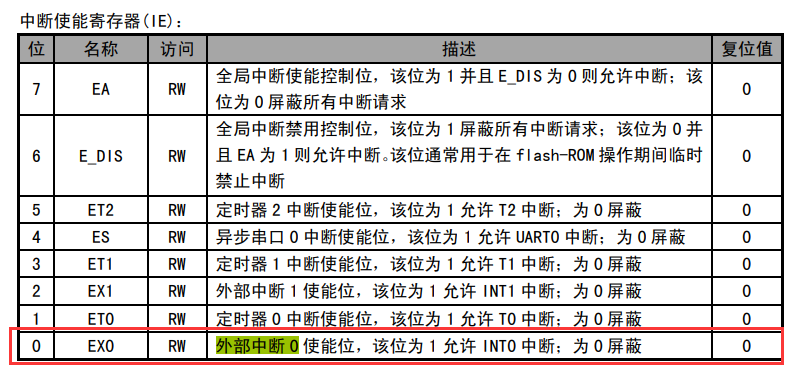

中断使能位:EX0

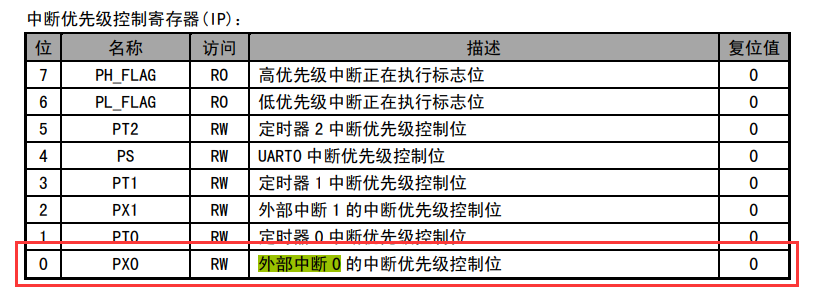

中断优先级控制:PX0

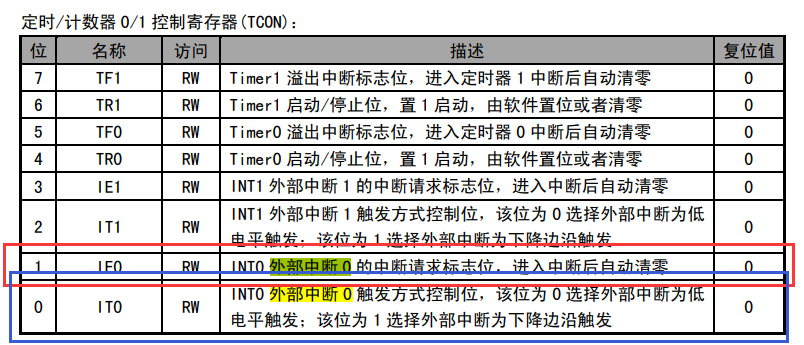

中断标志&中断触发方式



外部中断1:

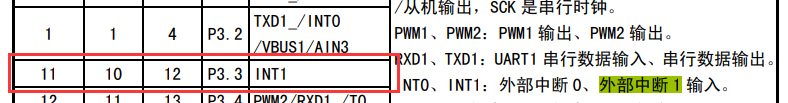

引脚:P3.3

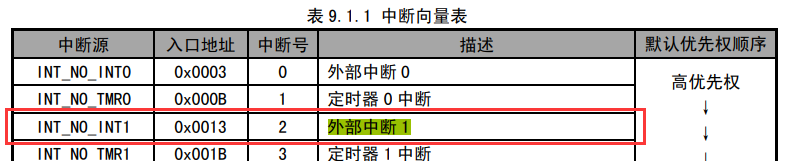

中断号:2

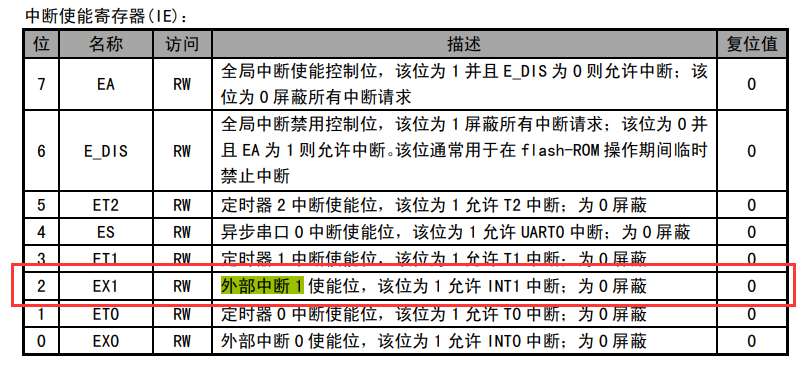

中断使能位:EX1

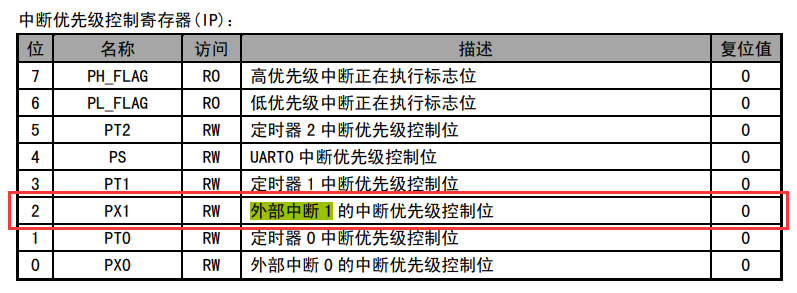

中断优先级控制:PX1

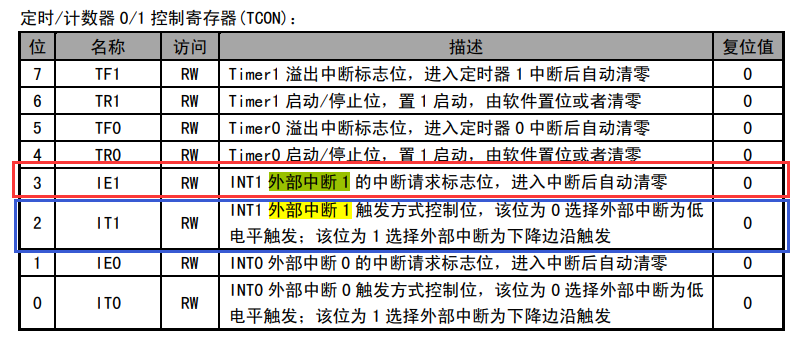

中断标志&中断触发方式IE1&IT1
