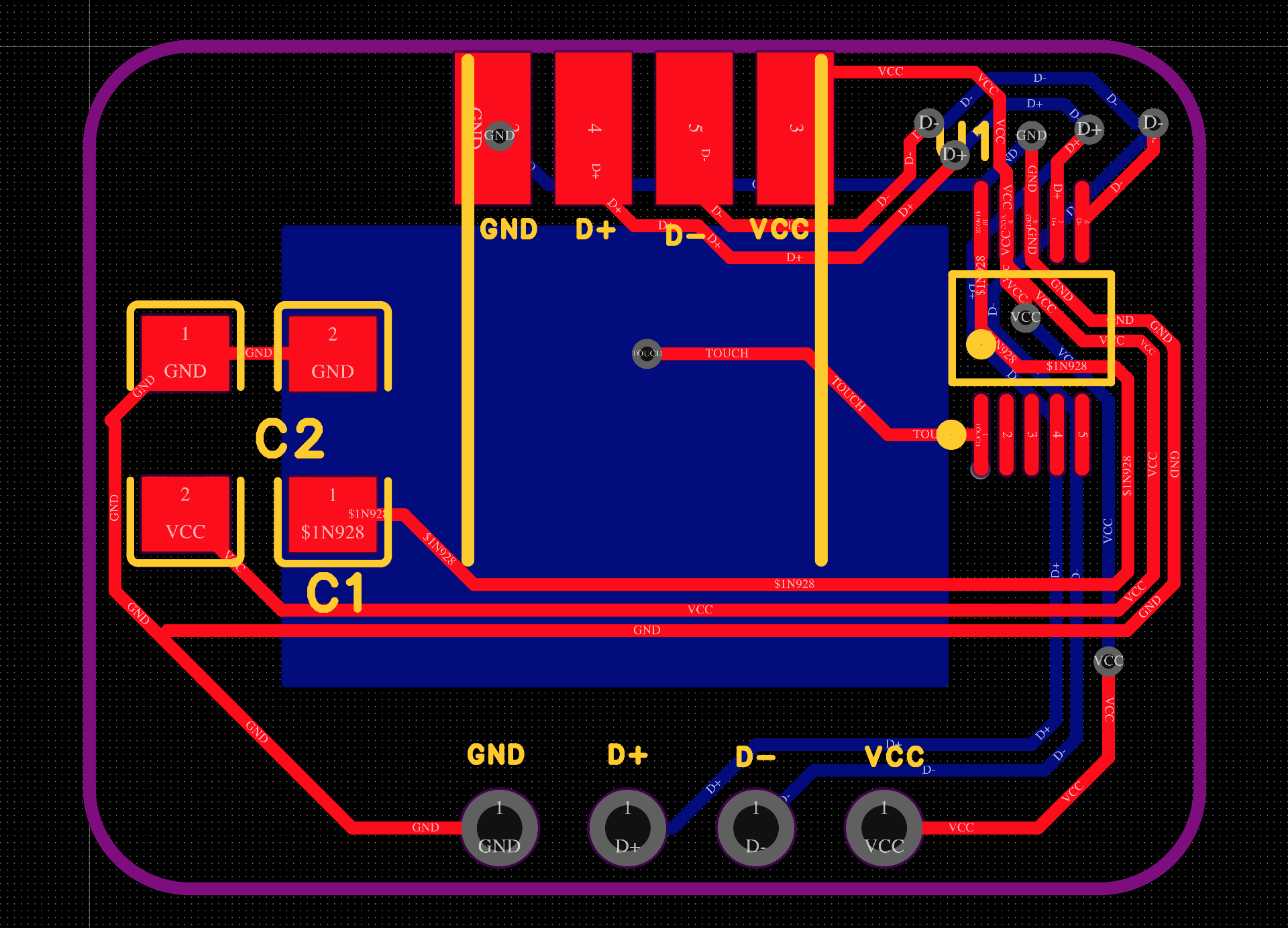

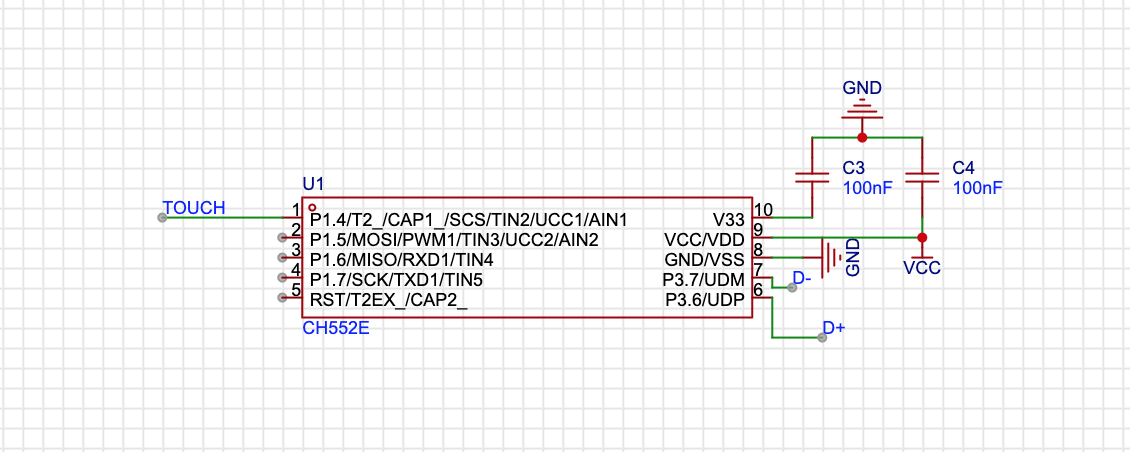

测试最小电路如下:?
V33接退耦0.1uf.? ? ?vcc接usb, 和退耦0.1uf.?
GND接USB 的GND
P36接usb D+绿线,? P37接usb D- 白线.?
Ps: 图纸D+ D- 写反了, 但实际接线调整过来了.?

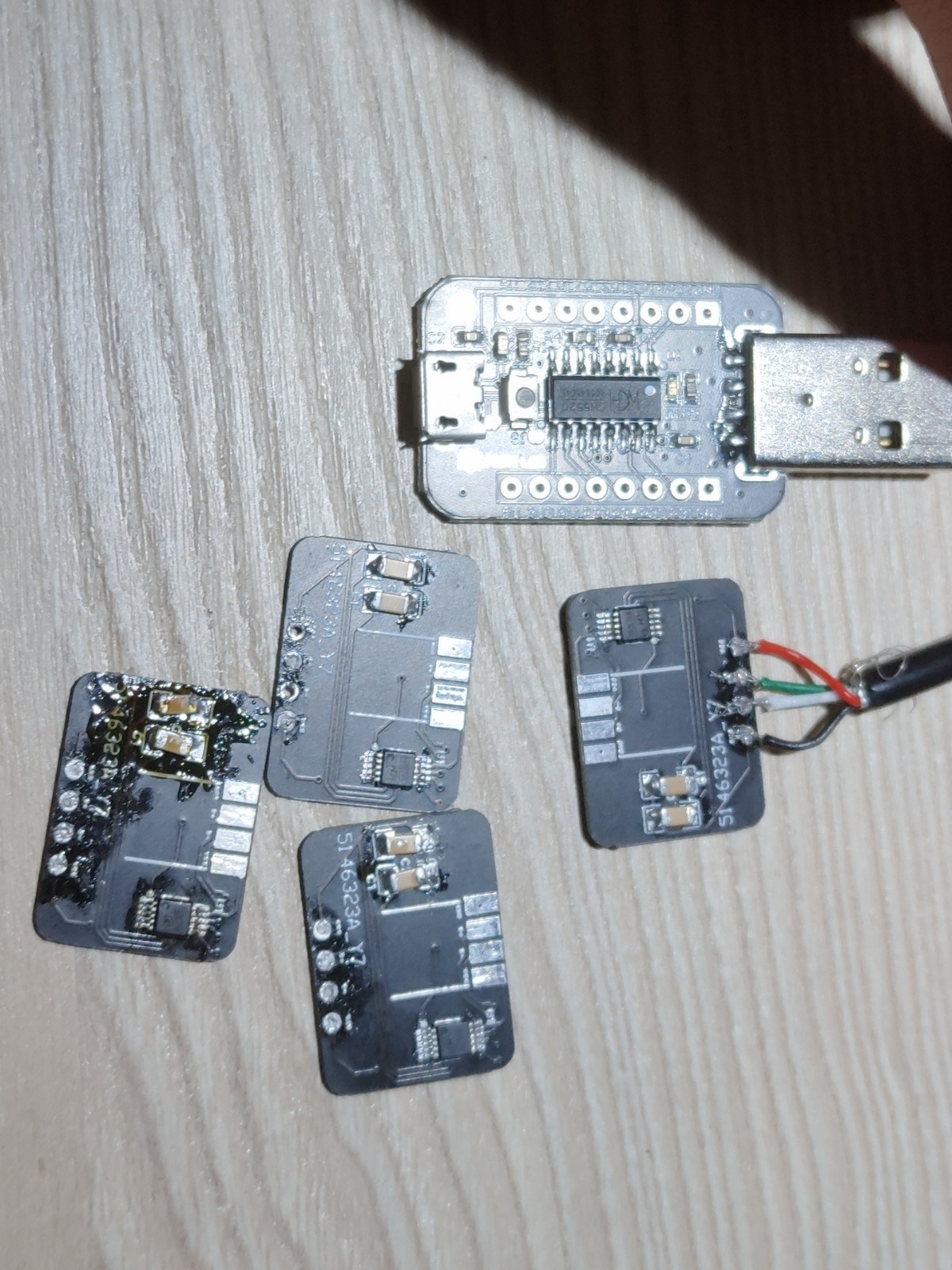

排查了1周时间, 做了4个板子, 问题一样, 没法连通. 设备管理器没反应, 对比组ch552g 开发版2片是在这个电脑正常用.?
尝试过:?
方式A .? 直接插usb??
方式B.? P3.6上拉20k电阻连v33 / 4.7k连v33 / 直连v33 /? 4.7k连usb 5V?
方式C.? P1.5下拉??
自制USB线:? 排查过,焊接到552开发板色正常运作.?
电容:? ?0.1uf没错.?
反复看文档也没找到问题所在. 是不是552e有什么小细节没注意到.?
1、仅看图片所示，退耦电容并没有接地。
2、芯片的退耦电容需要就近芯片电源引脚放置，假设如图，退耦电容作用将会极大削弱。
3、为确保稳定工作，应在VCC引脚再设置一个不小于10uF的电容。
4、确保芯片是可靠采购途径。
5、建议重新设计

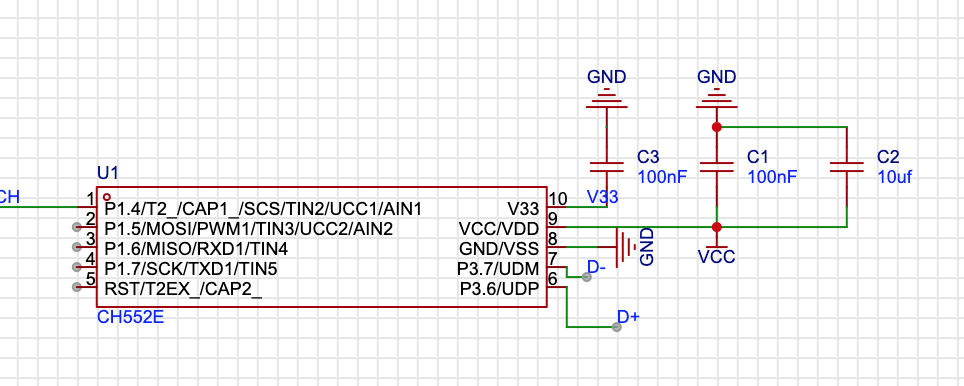

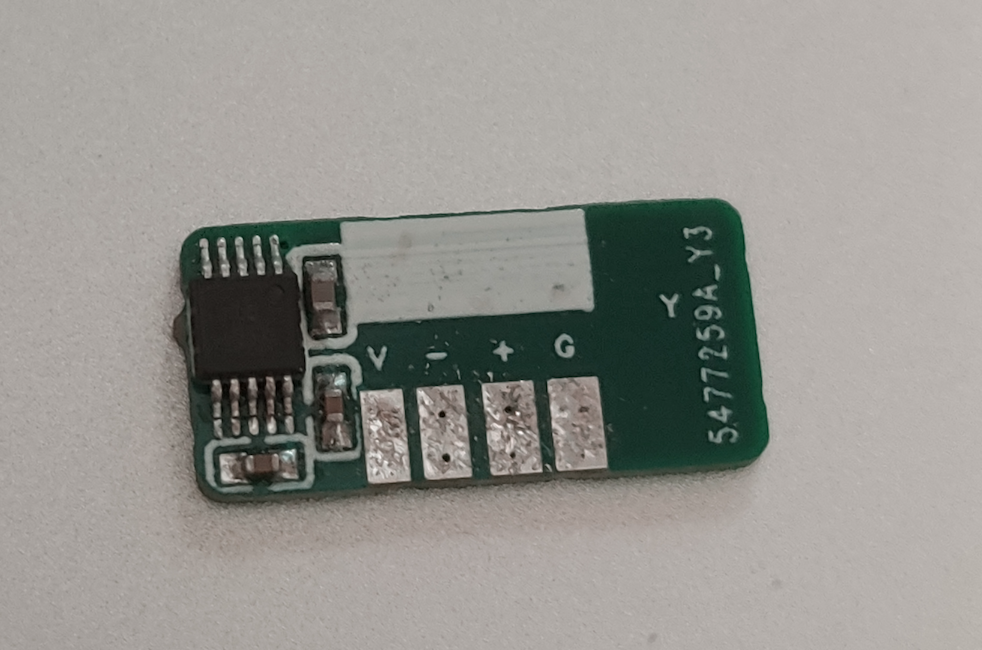

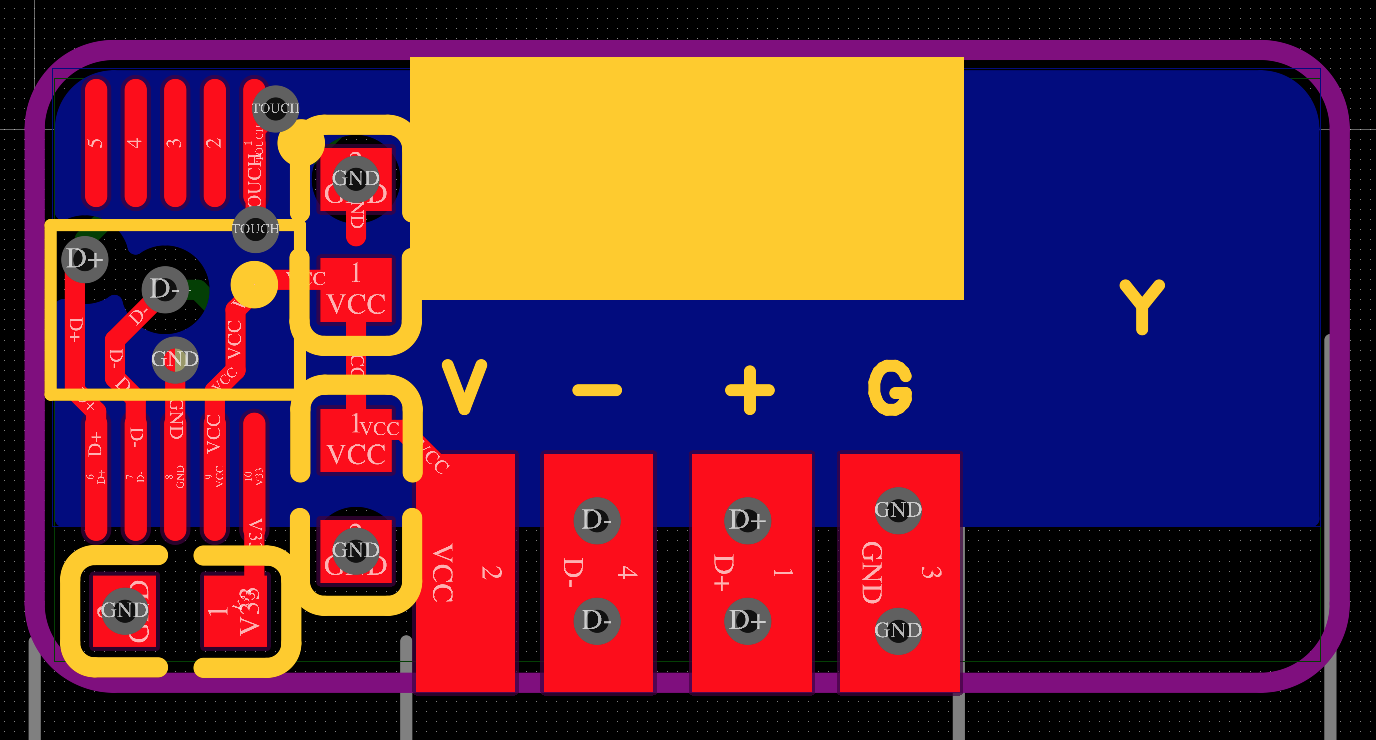

我重新画了板子, 退耦电容贴近了3.3, 和Vcc. 并增加一个0.1uf, 接入电脑仍然无反应, 如果GND 接触不良会出现" 获取设备描述失败", 接触良好是电脑完全没动静的,
电脑侧排除过, 是没问题的, 用552G开发板正常烧录.
然后, 我第三次专门弄个板子来测试.... 引出针脚来测试
结果还是不行. 我用杜邦线接入USB的4个管脚. 电脑没反应,
v33有正常 3.3V电压.
P15有推挽输出, 能点亮LED, P14 P15 P16 P17 都有3V左右电压.
尝试排除:
1. 线路确定无断线, 无接触不良.
2. 552G芯片从3家淘宝点分别采购, 共10多颗, 同样的问题.
3. 电容怕进度不够, 交换552G开发板上面电容, 交换后开发板正常使用, 我是试验班问题依旧.
会不会我的线路设计错了? 救命级求助哦, 感谢.
仅从你的图片上来看，还是那个问题，地连了吗？
1、烧录带有USB功能固件? 2、进入bootloader
为进入bootloader，需要将P3.6接10K上拉电阻到V33引脚，之后重新上电。
感谢您回复
我重新确定过 退耦有连GND (usb上的GND针脚) v33,和vcc都有连接.
我第一步想要是WCHIStudio 能够发现设备
冷启动p3.6 10k 上拉到v33, 上电松开. 电脑侧没有任何动静
冷启动p3.6 10k 上拉到v33, 上电不松开. 电脑侧显示 设备描述符请求失败
不知道能否加您好友直接沟通?
把你的PCB工程原文档发出来看

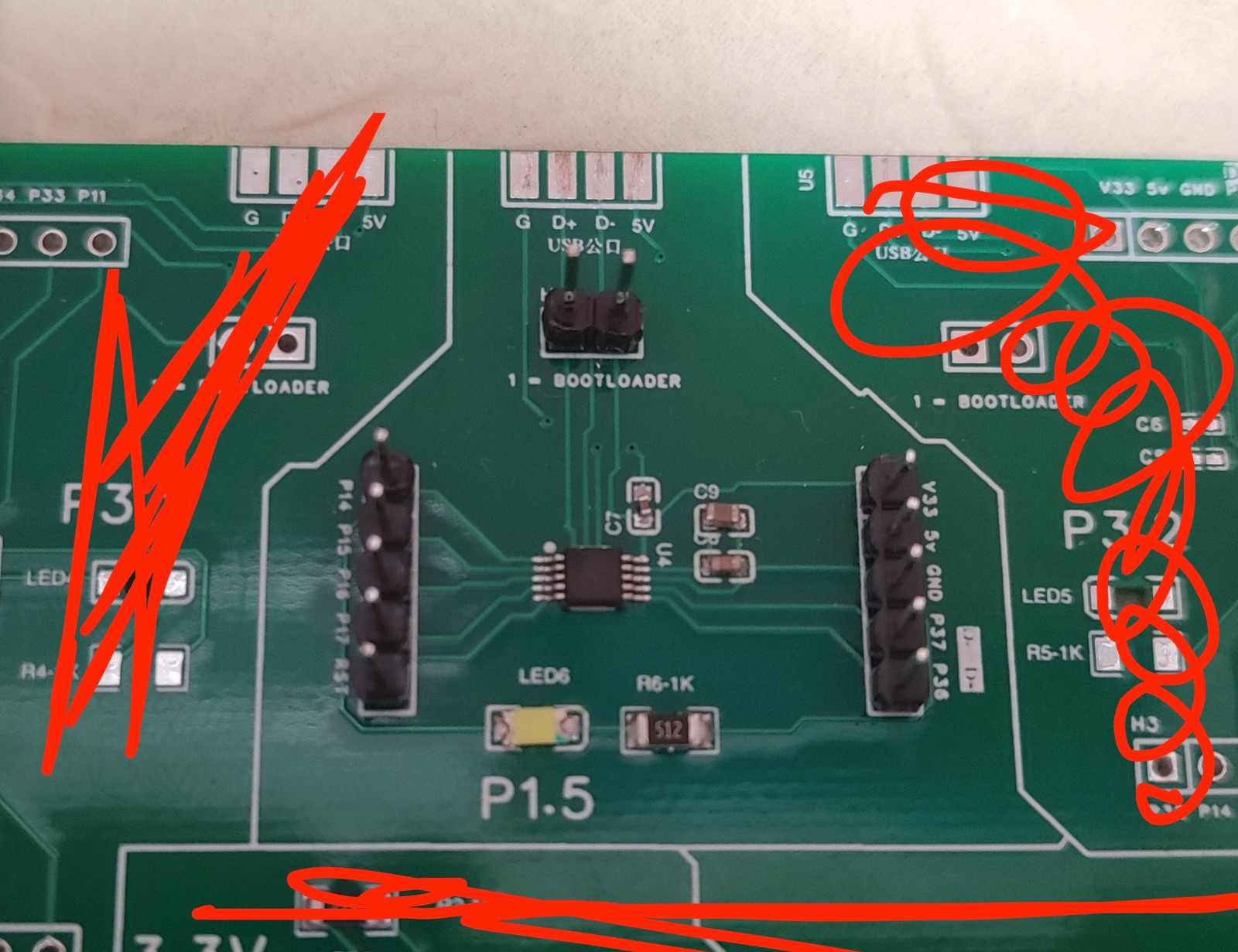

您好, 请看附件,? 里面用来测试用的板子, 有5个mcu,??

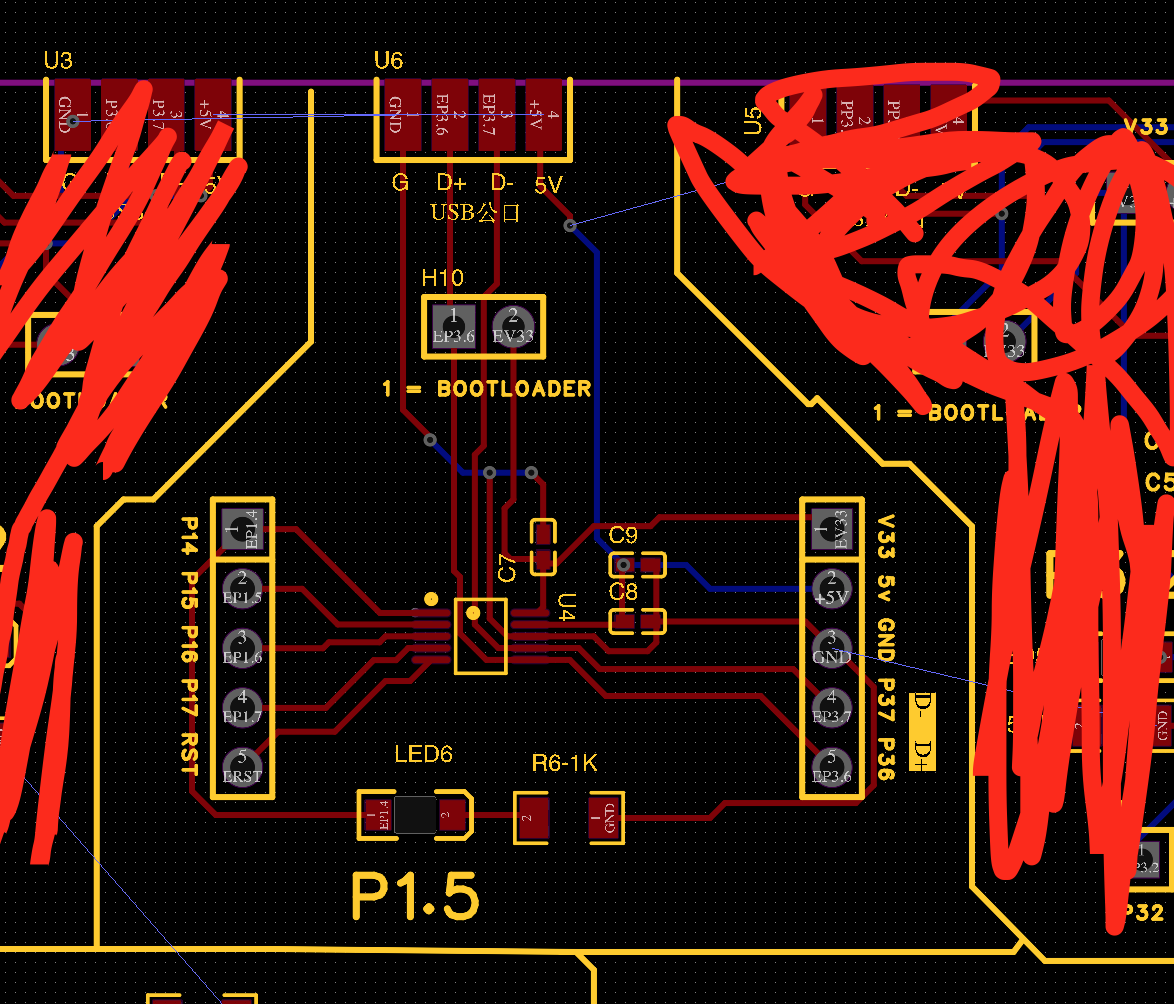

PCB(上面-中间) 是552E的区域
看起来这个版本比较理想，这个电路板是4层的，并且其中有一层是完整的GND是吗？
建议继续在这个板子上继续尝试，将评估板上功能正常的芯片放到这个板子上测试，同时将有问题的芯片放到评估板上测试，以排除芯片本身问题。
是的, 这内层一层完整的GND, 这个板子比较紧凑, 不好调试, 所以我才多弄一套,引出接线.? ?由于552E的开发板不好找,? 552G倒是挺多.? ??
想问一下, 552E是不是对线路是设计要求比较高?? ?不太容易成功??
我刚才发上来的pcb板, 上面的另外一个是552G, 一次成功.?
基本方法，排除法
