请问FSMC采用NOR Flash时NBL[1:0]的作用是什么？
改个新网名好难 发表于: 2023-09-19 14:33:12
1#

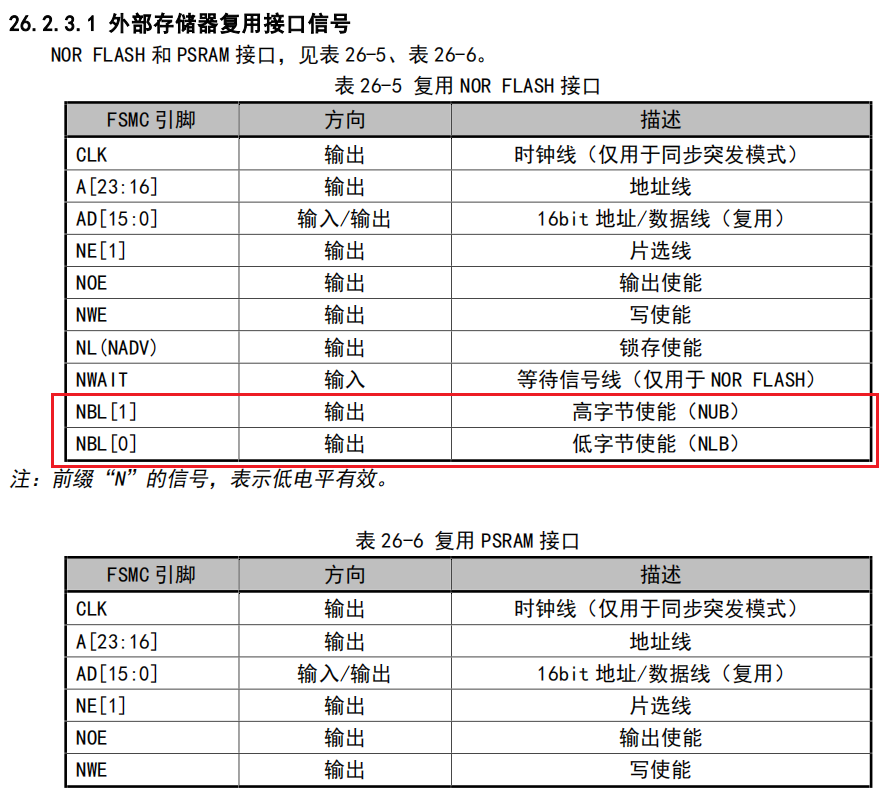

CH32FV2x_V3xRM 手册上定义了芯片的 NBL[1:0] 的说明如下：

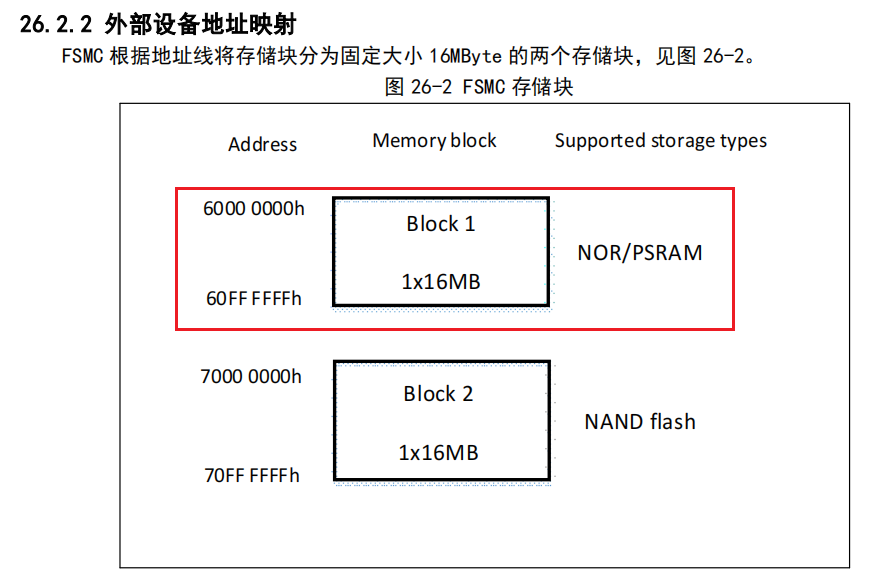

不太明白什么叫高字节使能和低字节使能？？我查阅其对内存区域的划分，只有一块16MB的地址可以映射，那么这个 NBL 的功能是什么？


似乎我只需要通过 A[23:0] 就足以访问这 16M 的存储空间了。

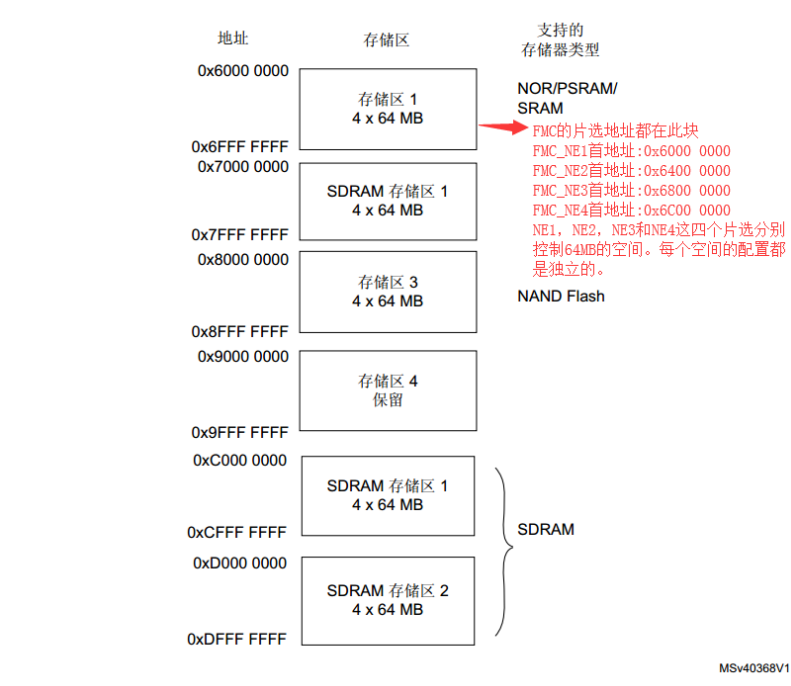

对比了STM32中对NBL类似功能的NEx的描述：



热门产品 : CH32X035: 32位USB+USB PD单片机
改个新网名好难 发表于: 2023-09-19 14:36:41
2#

噢噢 抱歉STM32也有NBL，但是还是不明白它的功能

see 发表于: 2023-09-20 11:12:15
3#

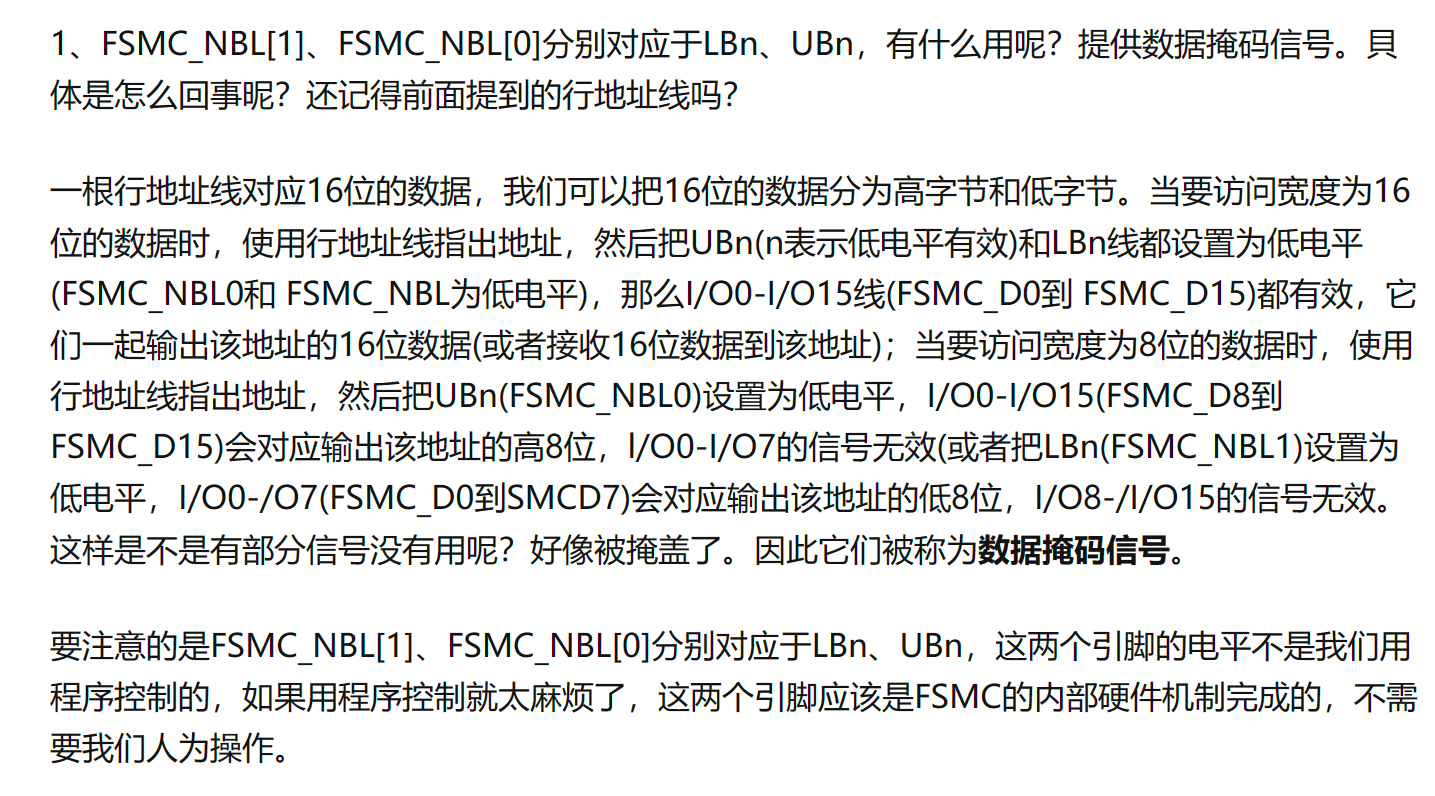

按照我的理解，FSMC是支持8位和16位的数据总线宽度的，当配置FSMC为16位数据总线宽度，但是以8位宽度访问外部存储器时，需要用到NBL，可参考一下下帖介绍

https://zhuanlan.zhihu.com/p/628424343?utm_id=0
