CH579矩阵键盘问题
薛定谔的猫咪 发表于: 2023-09-19 17:47:56
1#

使用CH579做矩阵键盘时发现同一列的按键只要有两个按下，其中的一列按键就扫描不到，请问官方有什么解决方案吗？

热门产品 : CH339: 7端口多功能USB HUB控制器芯片
薛定谔的猫咪 发表于: 2023-09-19 17:50:11
2#

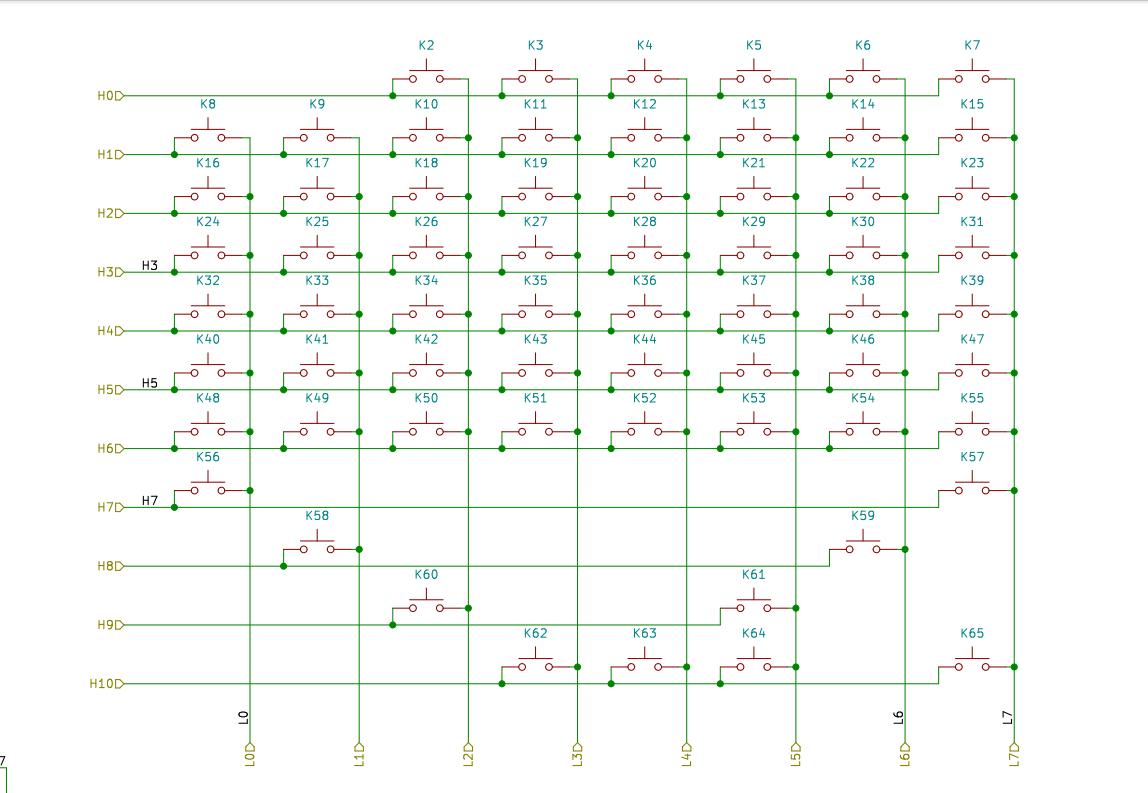

这个是原理图


TECH_ZZY 发表于: 2023-09-19 18:05:07
3#

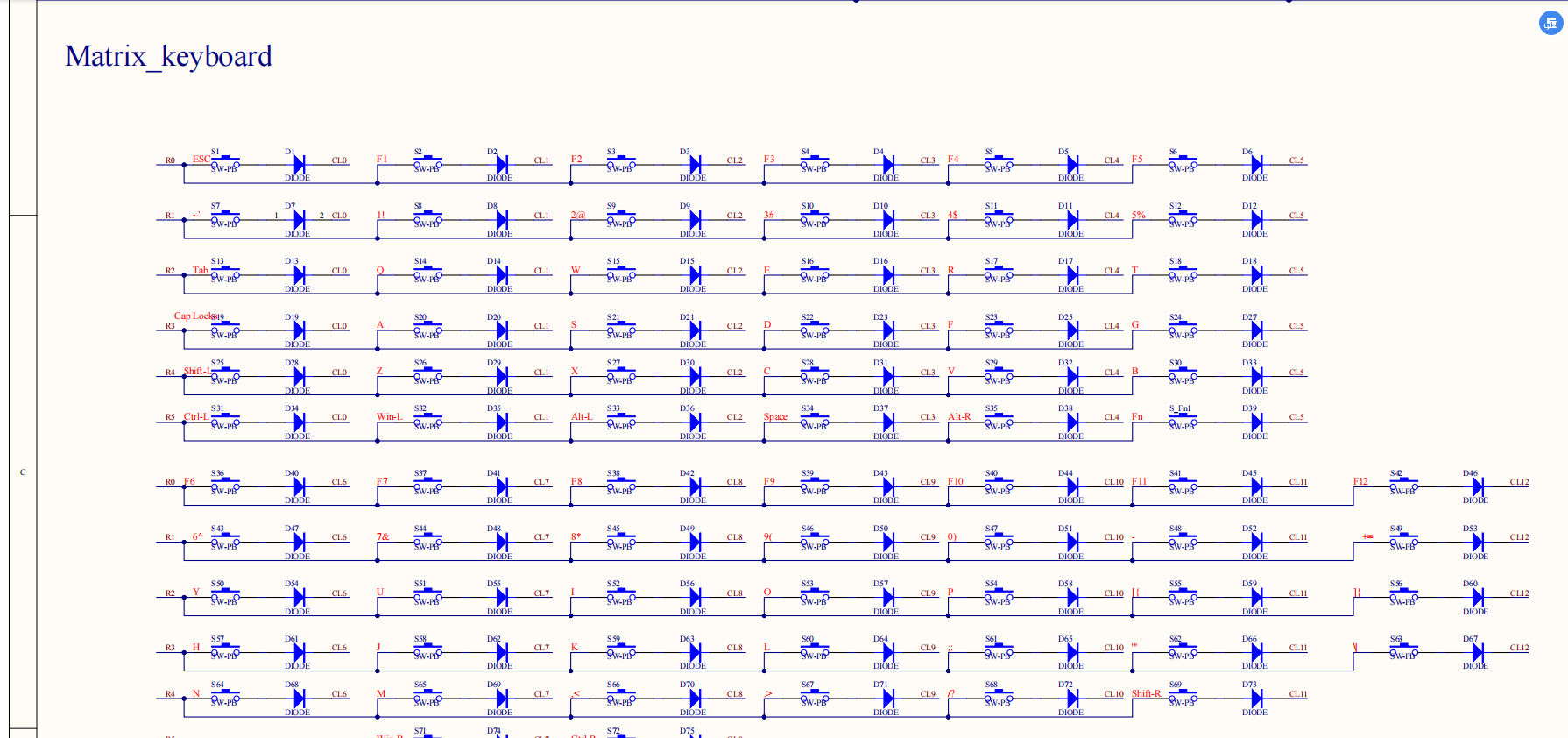

您好，矩阵扫描可以参考下上图

薛定谔的猫咪 发表于: 2023-09-19 20:25:29
4#

@TECH_ZZY你好，这个是带防鬼键的矩阵键盘吗？有不带二极管的方案吗?例如引脚模式的设置之类的

薛定谔的猫咪 发表于: 2023-09-19 20:28:56
5#

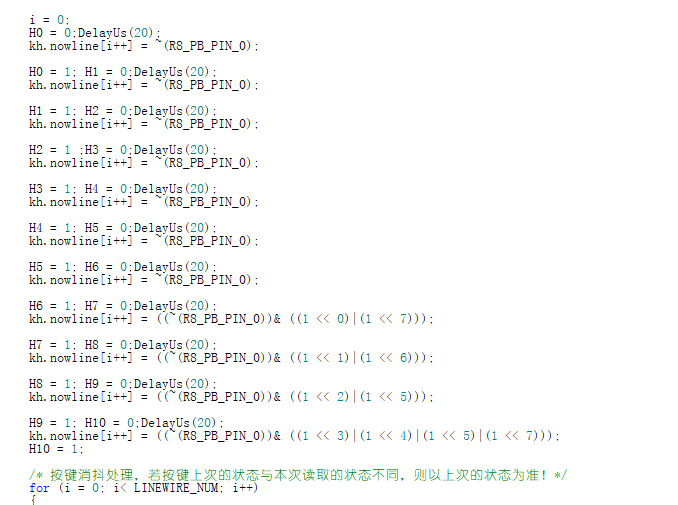

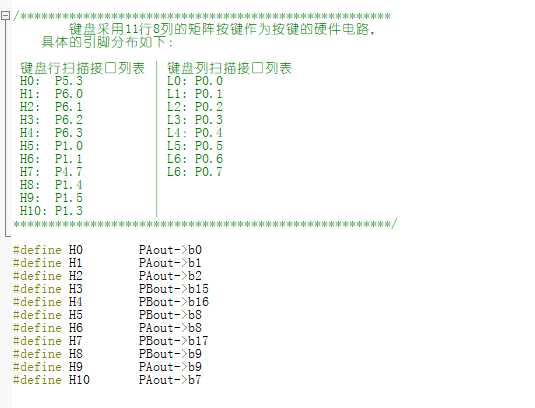

这个是代码，通过改变一行引脚的电平去读取一列的数据，一共读取11行数据到数组kh.nowline中：



薛定谔的猫咪 发表于: 2023-09-19 20:30:01
6#

行引脚是推挽5mA输出模式，列引脚全部使用上拉输入

薛定谔的猫咪 发表于: 2023-09-19 20:30:02
7#

行引脚是推挽5mA输出模式，列引脚全部使用上拉输入

TECH_ZZY 发表于: 2023-09-20 09:33:06
8#

您好，我们这个矩阵键盘的io初始化设置跟您是一样的，行IO初始化为上拉输入，列IO初始化为推挽5mA输出，加二极管防护的目的也是防止出现多键同时被误触发。
