CH583M搜不到蓝牙信号
向晚的迷途指南 发表于: 2023-09-28 09:30:52
1#

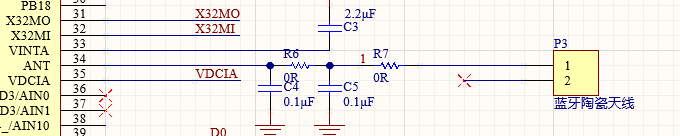

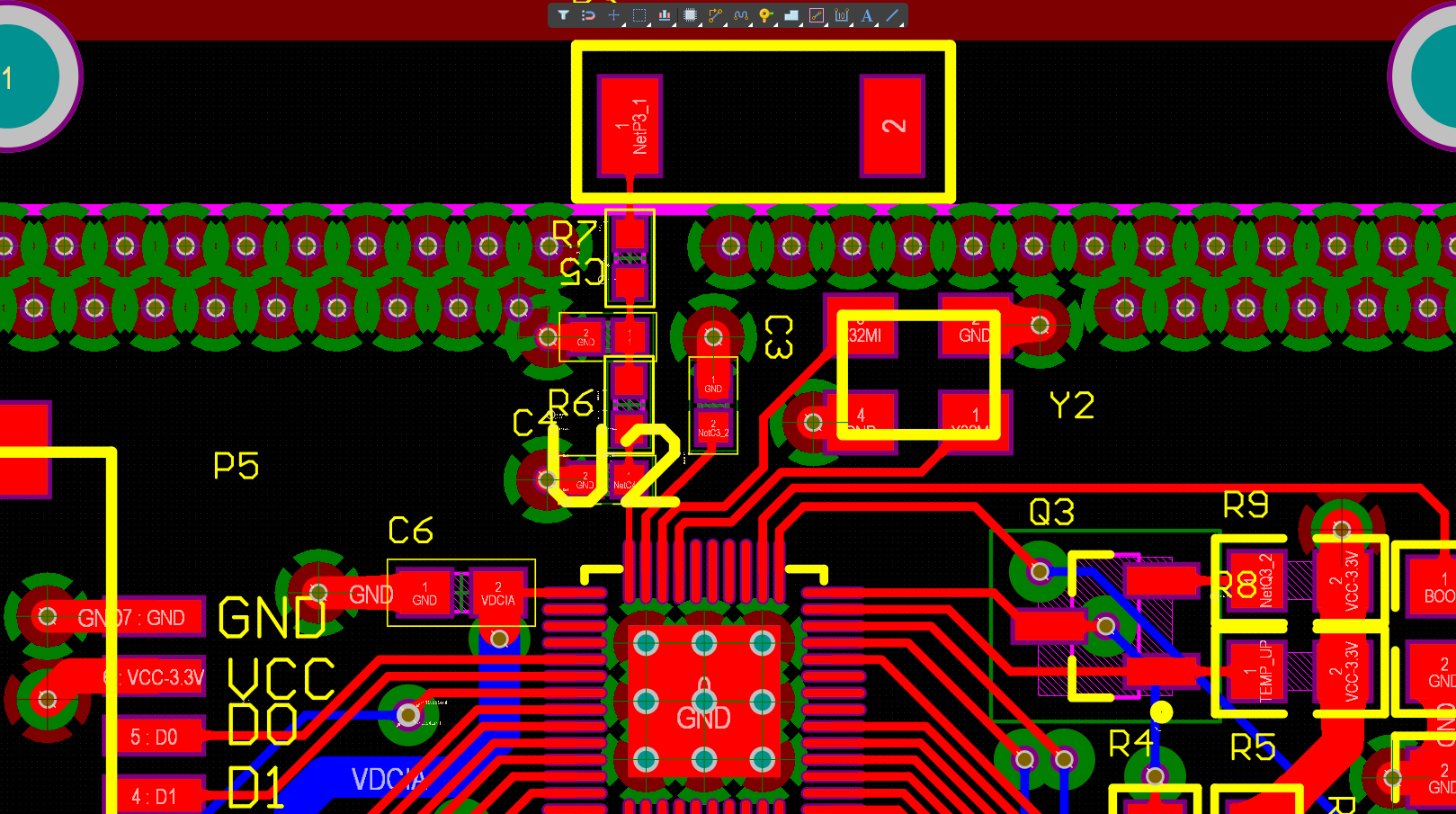

PCB是四层板，叠层是信号、GND、电源、信号，电源层和GND层用的是负片层，只对顶层和底层做了净空
一开始发现芯片肚子上的地忘记接了，飞线后芯片正常启动，但是搜不到蓝牙信号




热门产品 : CH339: 7端口多功能USB HUB控制器芯片
向晚的迷途指南 发表于: 2023-09-28 09:32:16
2#

之前同一张原理图，做的两层板没有问题，换成四成后，就搜不到信号了，感觉应该是PCB的问题，请沁恒工程师解答下

Hwadong 发表于: 2023-09-28 21:46:11
3#

首先，单极天线不应该这样平放，应该要对应图中竖立放置。建议好好参考天线规格书里的布局。

其次，天线下方以及周边区域，每层都要挖空。建议过孔上方区域完全挖空。

另外，馈线应该不会是这个线宽，稍微计算一下看看。

最后，虽然天线设计有很大问题，但不至于完全没有信号辐射出来。原因自行排查吧。

向晚的迷途指南 发表于: 2023-10-13 09:12:44
4#

已经解决感谢，GND没接好
