手册关于低功耗睡眠的电流消耗有两个参数：

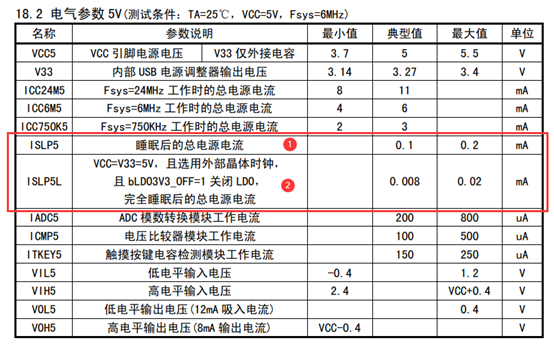

5V

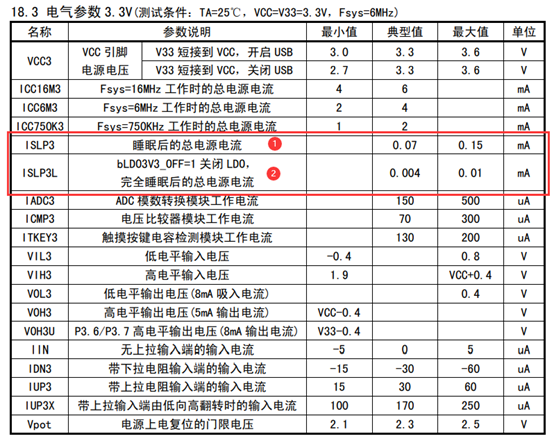

3.3V

结论：3.3V供电低功耗可以更低。

可以看到低功耗参数分为两个级别，我们以5V供电时电器参数为例：

1、睡眠后总电流

2、关闭LDO，完全睡眠后总电流

        字面理解，也就是LDO关闭的是深度睡眠，LDO不关闭是浅睡眠。注意ISLP5L参数有个条件是VCC=V33=5V，且选用外部晶体。

        但是CH554在5V供电时，外部电路VCC和V33是不短接的，只有在3.3V供电时，V33和VCC才会短接。即5V供电时，其实无法满足ISLP5L参数所描述的条件。5V供电时的睡眠电流消耗最低只能做到ISLP5参数中描述的（使用内、外部晶振影响不大）。

有CH552睡眠唤醒的例程吗

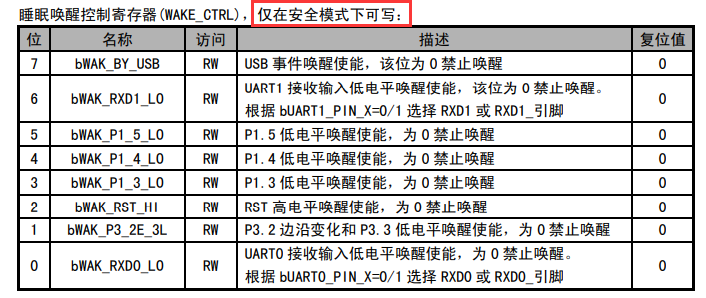

1、配置芯片唤醒源

根据自己需要将相应比特位置位，要注意需要，如果IO唤醒，要正确配置引脚模式，使用USB，UART唤醒，需要正确配置外设。

注意该寄存器在安全模式下操作。

2、进入睡眠，通过写PCON寄存器的PD位为1进入睡眠。进入睡眠后可以测试到芯片电流明显下降。

3、正确给芯片触发，芯片被唤醒，程序继续运行。
