CH573F IO翻转频率不够
wmfi 发表于: 2022-09-27 09:48:22
1#

实际用示波器测试，将PA13脚，直接在主循环中

while（1）

{

GPIOA_SetBits(GPIO_Pin_13);

GPIOA_ResetBits(GPIO_Pin_13);

}

测得的PA13翻转，高电平400ns，低电平830ns，频率810.89KHZ， 整个程序什么都没有做，为什么60M的主频，IO口翻转这么慢呢

热门产品 : CH32X035: 32位USB+USB PD单片机
TECH_Lpc 发表于: 2022-09-27 09:56:00
2#

1、放在RAM里面跑，也就是加上highcode；

2、在进行翻转处理时不要调用我们封装好的函数，直接通过寄存器进行配置，确保代码执行的速度。


wmfi 发表于: 2022-09-27 10:29:57
3#

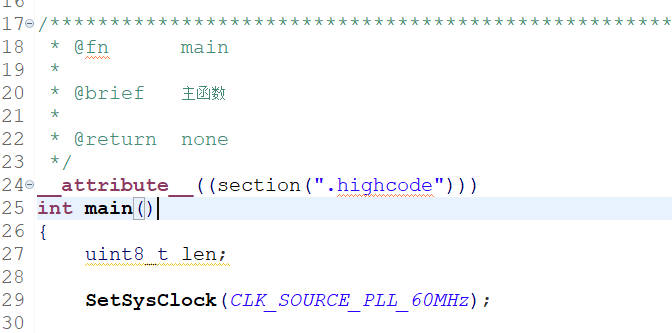

直接 在 main 函数前面加上__attribute__((section(".highcode")))

现在 高电平就是 84ns，低电平132ns，频率4.615mhz，明显快了很多，这还是没有 使用直接操作寄存器的方式


但是不知道我这样 直接加在 main 函数上面，使用有没有什么问题

TECH_Lpc 发表于: 2022-09-27 14:29:19
4#

调用的翻转函数，在其上面加上highcode。
